تستخدم سلسلة SD100 لمحركات سيرفو ذات الجهد المنخفض منصة خوارزمية رائدة عالميًا، تدعم التحكم في خوارزميات المحركات أحادية المحور/ثنائية المحور/متعددة المحاور. حجمها صغير، وظائفها غنية، سهلة الاستخدام، مستقرة وموثوقة، تطبيقاتها واسعة، وتتميز بأداء عالي، دقة عالية، سرعة عالية وغيرها من الميزات. يمكن استخدامها على نطاق واسع في مختلف الروبوتات المتحركة (A، M، R، AGV)، روبوتات الخدمة، الروبوتات الخاصة، التخزين اللوجستي والفرز، الأجهزة الطبية وغيرها من الأماكن التي تتطلب بعض متطلبات الجهد والحجم. للتطبيقات الخاصة، مثل درجات الحرارة المنخفضة، الاتصالات، التثبيت وغيرها من المتطلبات الخاصة، يمكن للشركة توفير سيرفو ذو جهد منخفض مخصص، مثل المنتجات الآلية المتكاملة، الحلول المتكاملة وغيرها، مما يسهل على المستخدمين.

هيكل نهائي
تصميم بكثافة طاقة عالية، حجم صغير وأنيق، يقلل من مساحة التثبيت لتلبية المساحة المحدودة.
مقارنة بمنتجات السوق، الحجم أقل بنسبة 20%~50%

معايير عالية
منصة خوارزمية رائدة عالميًا، معالج رئيسي بتردد 100 ميجاهرتز، وقت استجابة سريع، عزم دوران بدء كبير.
مشفر مطلق 17 بت، مع خيار مشفر اتصال تسلسلي 23 بت و24 بت.
تصميم متوازن، معالجة PCB بثلاث طبقات حماية، اختبار كهربائي لمدة 24 ساعة قبل الشحن.
سرعة مقدرة 3000 دورة في الدقيقة، سرعة قصوى تزيد عن 4000 دورة في الدقيقة

تصميم فريد

سهل الاستخدام
اتصال مريح: يستخدم طرفيات سريعة الإدخال على الطراز الأوروبي، يقلل من وقت الاتصال.
تصحيح أخطاء سهل: واجهة Type-C قياسية، برنامج سهل الاستخدام؛ وحدة بلوتوث اختيارية، تصحيح أخطاء لاسلكي عبر التطبيق.
تثبيت مريح: يمكن تثبيته من الأمام أو الجانب، مناسب لمختلف سيناريوهات التثبيت.

قدرة تحميل زائدة قوية
مع عملية فريدة لتبديد الحرارة، يضمن تشغيلًا بكفاءة عالية تحت الحمل الزائد.

تصميم معتمد
تم تصميم المنتج وفقًا لمعايير CE وROSH، متوافق مع السوق العالمية. مزود بوحدة حماية STO، مما يجعل المنتج أكثر موثوقية.

قيادة متزامنة
يستخدم مبدأ التفاعل مع الناقل والدوائر الخارجية، يوفر ضمانًا مزدوجًا للبدء والإيقاف. في حالة الفشل، يستخدم الآلية المذكورة أعلاه للتوقف المتزامن، مما يضمن سلامة الجهاز.

أداء عالي
تصميم بتحمل زائد 3 أضعاف، تطوير بضوضاء منخفضة، تصميم كهرومغناطيسي جديد، عزم دوران إخراج عالي.
إطار قصير
حجم أقصر بنسبة 10% على الأقل مقارنة بالمحركات العادية ذات مواصفات الأداء المماثلة في السوق.
موثوقية عالية
تصميم بزيادة درجة حرارة منخفضة، سهل التكيف مع التطبيقات ذات درجات الحرارة العالية. مزود بمشفر مغناطيسي، مناسب للبيئات ذات الاهتزاز العالي. إخراج دائرة مباشر قياسي، لا حاجة لمحول.
ناقل مركز
يدعم بروتوكولات اتصال الناقل مثل CANopen، EtherCAT، Profinet، Modbus-RTU، يوفر خيارات غنية للمستخدمين.

قيادة موفرة للطاقة
تقنية قيادة موفرة للطاقة من الجيل الجديد، تقلل من فقدان حرارة المحرك، تزيد من كفاءة استخدام الطاقة بأكثر من 10%.
وضع تطبيق "استهلاك منخفض للطاقة" في وضع الاستعداد، يمكن أن يوفر الطاقة ويقلل الانبعاثات، يزيد من عمر البطارية بأكثر من 10%.

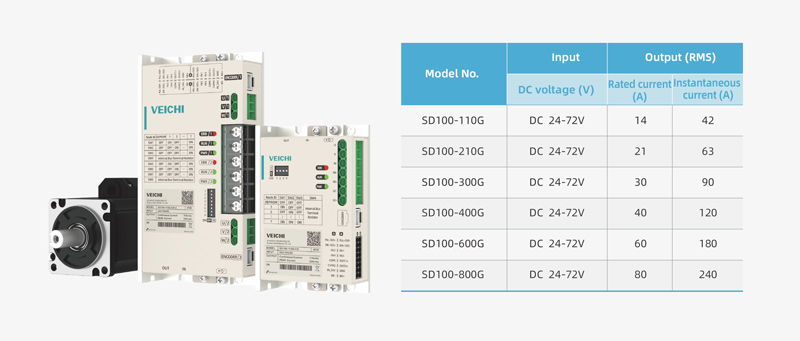

مواصفات المحرك

اختيار مقاومة الكبح

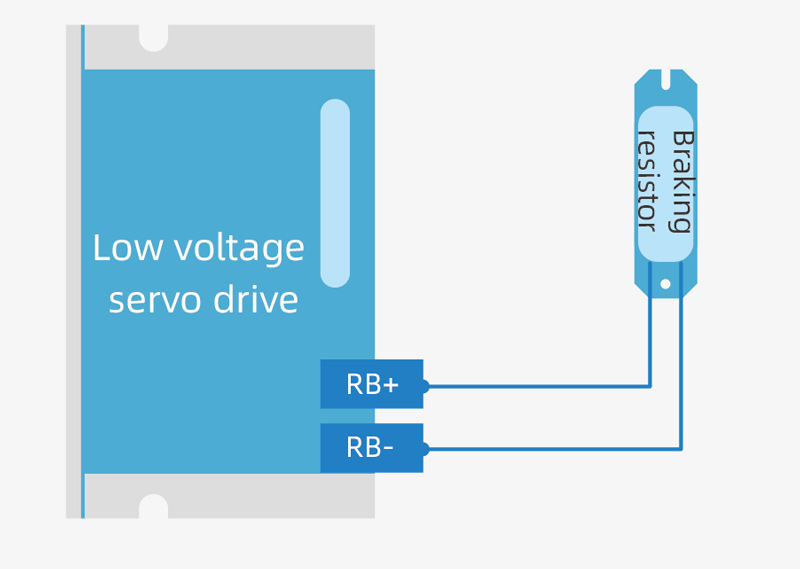

قيم مقاومة الكبح وقوة المقاومة المذكورة في الجدول أدناه معتمدة بناءً على حمل القصور الذاتي المعتاد وطريقة الكبح المتقطع. إذا تم استخدامها للقصور الذاتي الكبير، الكبح المتكرر لفترات طويلة، يرجى ضبط قيم مقاومة الكبح وقوة المقاومة بناءً على مواصفات المحرك المحددة ومعلمات وحدة الكبح المقدرة. عند توصيل مقاومة إعادة توليد خارجية، قم بتوصيل المقاومة بأطراف RB+ وRB-، كما هو موضح في الرسم التخطيطي على اليمين.

التطبيقات الصناعية لمحركات سيرفو ذات الجهد المنخفض سلسلة SD100
التطبيقات: مختلف الروبوتات المتحركة، معدات التخزين اللوجستي، الضمان الاجتماعي الطبي، معدات النسيج، معدات بطاريات الليثيوم للطاقة الجديدة وغيرها.
